Gamme de riveteuses orbitales pneumatiques et hydrauliques. Des machines de rivetage polyvalentes destinées aux productions de petites, moyennes et grandes séries.

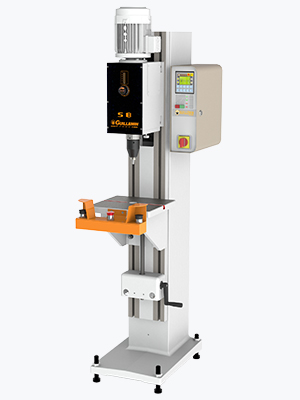

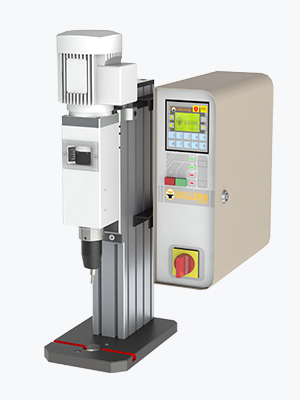

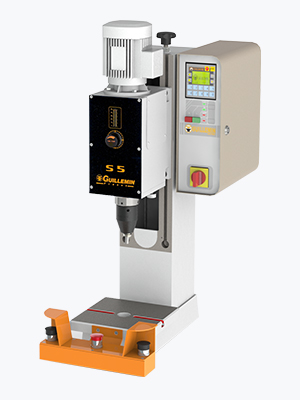

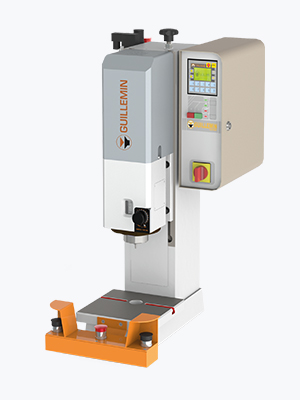

Gamme orbitale pneumatique | S2 | S3 | S5 | S8 | S12 |
Puissance (DaN) | 100 | 330 | 750 | 1 200 | 1 900 |
ø rivet (mm) Acier 370 N/mm² | ⌀2 mm | ⌀3 mm | ⌀5 mm | ⌀8 mm | ⌀12 mm |
Motorisation poussée unité | Pneumatique, 4 à 6 bars | ||||
Course réglable (mm) Butée micrométrique | 0 à 20 | 0 à 30 | 0 à 50 | ||
Motorisation Broche (1500 tr/mn) | Electrique 0.18 KW | Electrique 0.37 KW | Electrique | Electrique 0.75 KW | |

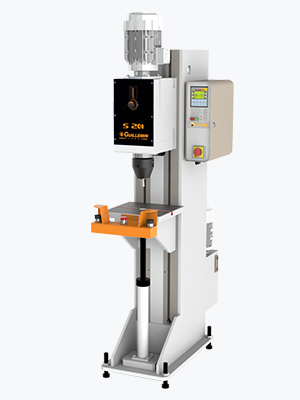

Gamme orbitale hydraulique | S12H | S131 | S201 |
Puissance (DaN) | 2 000 | 3 000 | 5 000 |
ø rivet (mm) Acier 370 N/mm² | ⌀12 mm | ⌀14 mm | ⌀18 mm |
Motorisation poussée unité | Hydraulique, 50 à 85 bars | ||
Course réglable (mm) Butée micrométrique | 5 à 50 | 10 à 50 | |
Motorisation Broche (1500 tr/mn) | Electrique | Electrique | Electrique 2,2 KW |
Pourquoi choisir le rivetage orbital pour vos assemblages industriels ?
Un procédé d’assemblage précis et sans impact
Le rivetage orbital repose sur un mouvement circulaire incliné, appliqué avec une faible pression. Cette technique permet une déformation progressive du rivet, sans choc, ce qui la rend idéale pour l’assemblage de pièces fragiles ou sensibles.
Elle est couramment utilisée dans les secteurs de l’automobile, de l’électronique, du médical ou de l’électroménager, où la précision et la régularité sont essentielles.
Des machines conçues sur mesure selon vos besoins
Chez GUILLEMIN, chaque machine de rivetage orbitale est développée en tenant compte de vos contraintes techniques, de vos volumes de production, et de votre environnement industriel.
Nos équipements peuvent être configurés en version manuelle, semi-automatique ou automatisée, pour répondre à tous les niveaux d’intégration.
Nos machines de rivetage orbital peuvent être intégrées dans une machine d’assemblage automatique pour des postes de production automatisés.
Une maîtrise complète de la chaîne de conception
Nos bureaux d’études intégrés (mécanique et automatisme) conçoivent des machines robustes, performantes et évolutives. Cela nous permet de garantir :
- une grande répétabilité des opérations,
- une maîtrise précise des efforts de rivetage,
- et une traçabilité complète du processus.
Nous vous accompagnons à chaque étape : étude, fabrication, installation, mise en service et maintenance.
Une expertise au service de votre performance industrielle
En tant que fabricant de machines spéciales, GUILLEMIN s’engage à proposer des solutions innovantes, durables et parfaitement adaptées à vos objectifs de productivité.
Découvrez également notre savoir-faire global en tant que fabricant de machine spéciale.
