Exemple sur roulements

Roulement avant rivetage

Roulement après rivetage

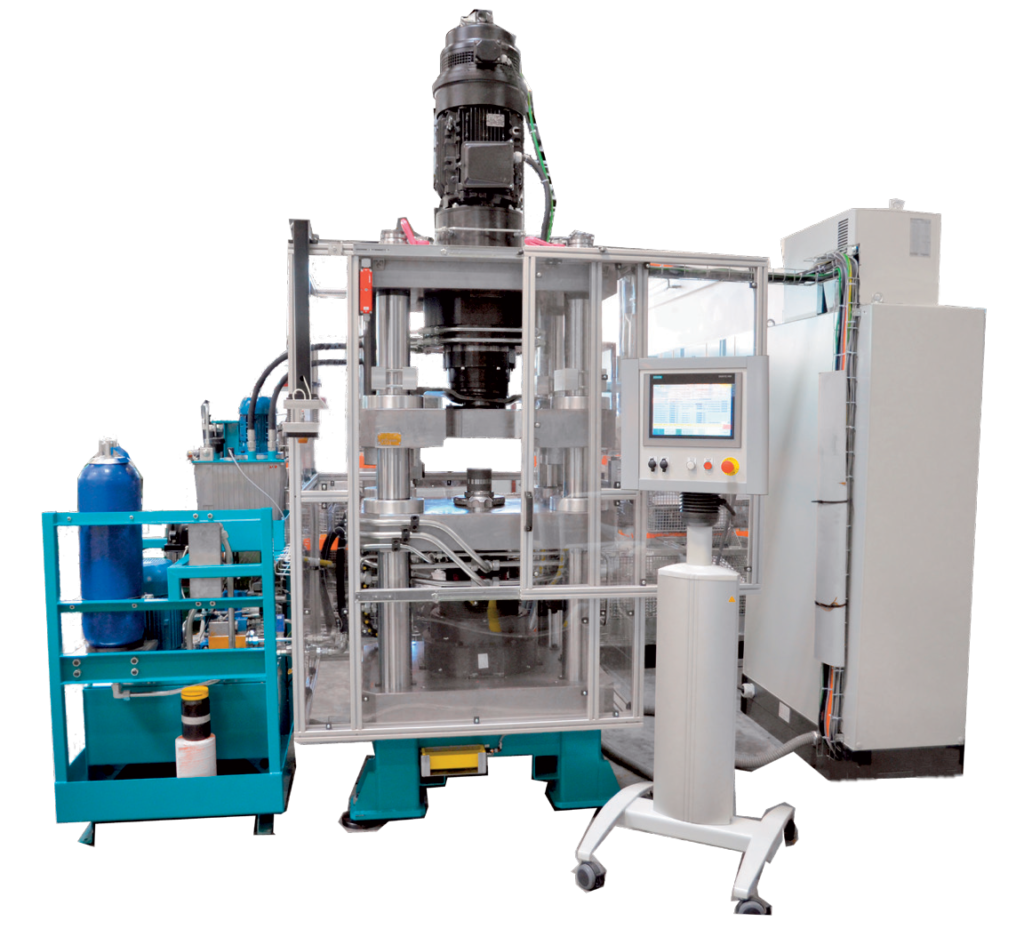

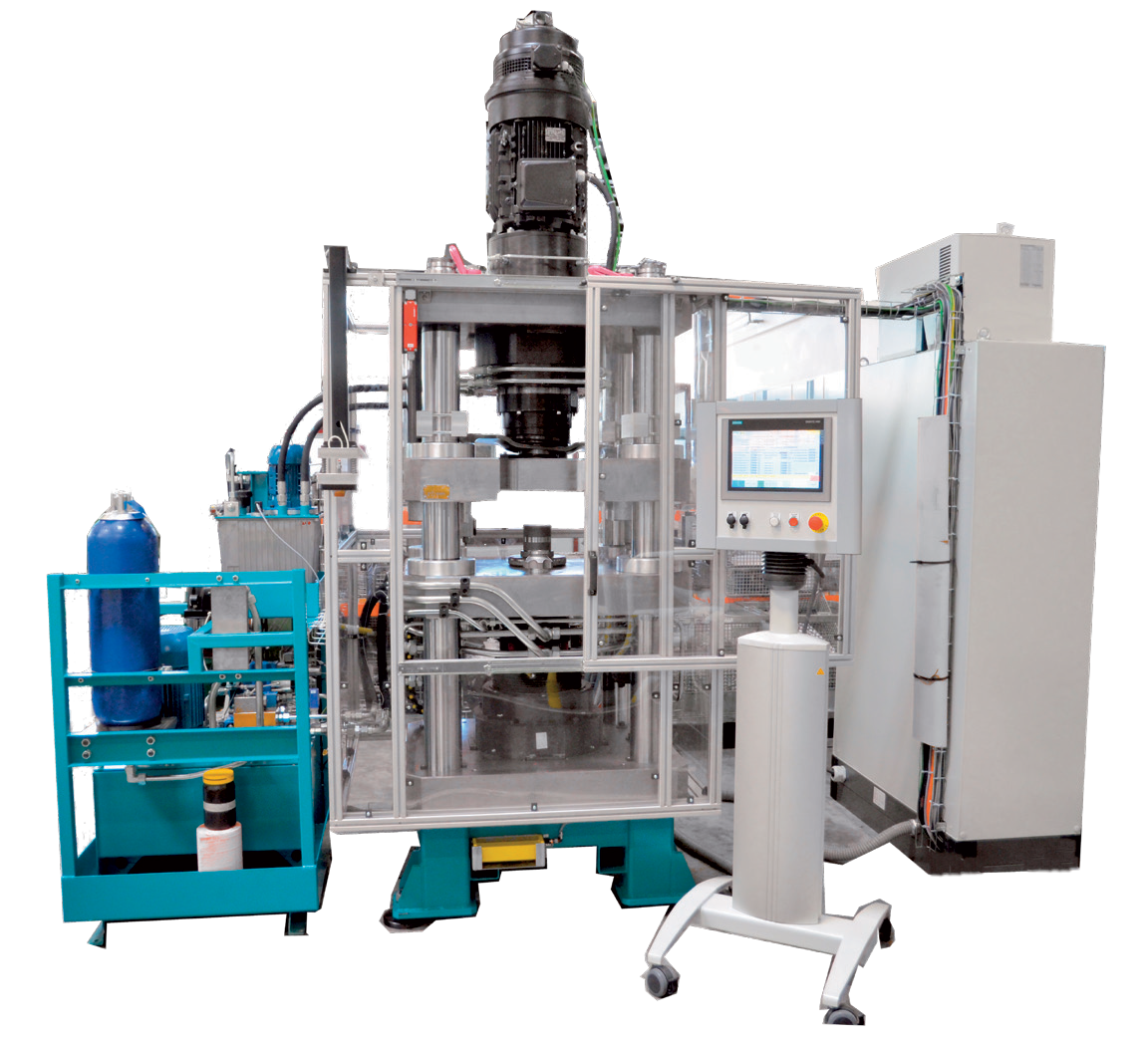

Gamme forte puissance

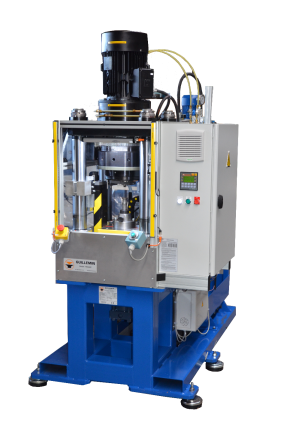

S1200

S2000

Généralités

Les machines fortes puissance permettent de travailler des pièces de diamètres importants, ou des matières nécessitant de fortes puissances de déformation (aciers spéciaux ou aciers inoxydables), par exemple, la réalisation de sertissages de roulements (Øext 60 mm).

Changement rapide de campagne par remplacement de l'outillage et sélection du programme pièce.
Productivité accrue grâce a l'axe Z numérisé (optimisation des courses).

Puissance (DaN)

12 000

20 000

Diamètre de rivet (mm) Acier 500 N/mm2

⌀22 mm

⌀44 mm

Diamètre de pièces sur couronnes ou tubes (mm) Acier 500N/mm2

⌀ext30 mm / ⌀int10 mm*

⌀ext60 mm / ⌀int30 mm*

CNC Axe numérisé Z

Numérisée (par servo motor Bruchless)

Course en Z (mm)

o à 280

Vitesse max en Z

50 mm/s

Précision

40 µm

Répétabilité

10 µm

Puissance de broche - Moteur (Vitesse régable de 250 à 1100 tr/mn)

15 KW

22 KW

Equipement standard

Bâti type presse haute rigidité à 4 colonnes fixes. L’Unité de rivetage est fixe. La pièce à bouteroller est déplacée par un vérin de poussée numérisé (moteur brushless)
AUTOMATE SIEMENS avec ecran tactile HMI 12"

Options générales

Arrêt bouterolle / Serre flan de 5 à 10 Tonnes / Contrôle électronique de l'effort de rivetage par système Electronique et capteur d'effort

Fiche produit

Machines de rivetage orbital forte puissance S1200 et S2000

 Orbital forte puissance S1200

Les machines fortes puissance permettent de travailler des pièces de diamètres importants, ou des matières nécessitant de fortes puissances de déformation (aciers spéciaux ou aciers inoxydables), par exemple, la réalisation de sertissages de roulements ( Øext 60 mm).

Changement rapide de campagne par remplacement de l’outillage et sélection du programme pièce. Productivité accrue grâce a l’axe Z numérisé (optimisation des courses).

Puissance (DaN) : 12 000

Diamètre de rivet (mm) Acier 500 N/mm2 : ⌀22 mm

Diamètre de pièces sur couronnes ou tubes (mm) Acier 500N/mm2 : ⌀ext30 mm / ⌀int10 mm*

CNC Axe numérisé Z : Numérisée (par servo motor Bruchless)

Course en Z (mm) : o à 280

Vitesse max en Z : 50 mm/s

Précision : 40 µm

Répétabilité : 10 µm

Puissance de broche – Moteur (Vitesse régable de 250 à 1100 tr/mn) : 15 KW

Equipement standard : Bâti type presse haute rigidité à 4 colonnes fixes. L’Unité de rivetage est fixe. La pièce à bouteroller est déplacée par un vérin de poussée numérisé (moteur brushless)AUTOMATE SIEMENS avec ecran tactile HMI 12″

Options générales : Arrêt bouterolle / Serre flan de 5 à 10 Tonnes

Contrôle électronique de l’effort de rivetage par système Electronique et capteur d’effort

Orbital forte puissance S2000

Les machines fortes puissance permettent de travailler des pièces de diamètres importants, ou des matières nécessitant de fortes puissances de déformation (aciers spéciaux ou aciers inoxydables), par exemple, la réalisation de sertissages de roulements ( Øext 60 mm).

Changement rapide de campagne par remplacement de l’outillage et sélection du programme pièce. Productivité accrue grâce a l’axe Z numérisé (optimisation des courses).

Puissance (DaN) : 20 000

Diamètre de rivet (mm) Acier 500 N/mm2 : ⌀40 mm

Diamètre de pièces sur couronnes ou tubes (mm) Acier 500N/mm2 : ⌀ext60 mm / ⌀int30 mm*

CNC Axe numérisé Z : Numérisée (par servo motor Bruchless)

Course en Z (mm) : o à 280

Vitesse max en Z : 50 mm/s

Précision : 40 µm

Répétabilité : 10 µm

Puissance de broche – Moteur (Vitesse régable de 250 à 1100 tr/mn) : 22 KW

Equipement standard : Bâti type presse haute rigidité à 4 colonnes fixes. L’Unité de rivetage est fixe. La pièce à bouteroller est déplacée par un vérin de poussée numérisé (moteur brushless)AUTOMATE SIEMENS avec ecran tactile HMI 12″

Options générales : Arrêt bouterolle / Serre flan de 5 à 10 Tonnes

Contrôle électronique de l’effort de rivetage par système Electronique et capteur d’effort

Pour en savoir plus, téléchargez notre brochure
