Rivettatrici orbitali o radiali

Queste unità di rivettatura sono destinate ad essere integrate in processi automatizzati.

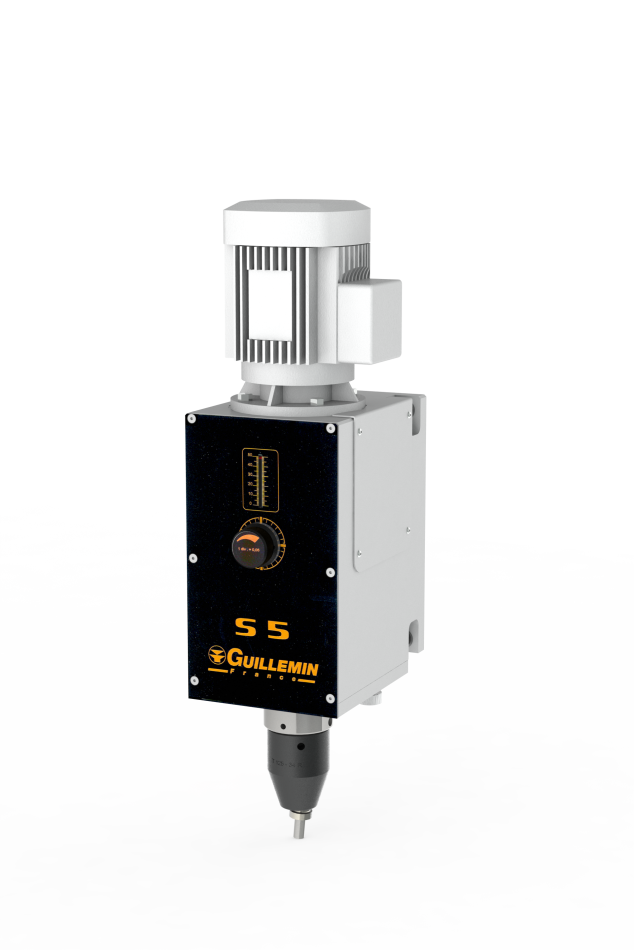

Unità orbitali
Standard del corso

GS5

GS8

GS12

GS131

GS201

Forza di spinta (DaN)

750

1 200

1 900

3 000

5 000

Corso (mm)

50

50

50

50

50

Unità

Pneumatico

Idraulico

Unità orbitali
Serie stretta

GS4

GS6

GS12 LEI

Forza di spinta (DaN)

530

1 020

2 000

Corso (mm)

60

60

50

Unità

Pneumatico

Idraulico

Gamma di serie strette - Ingombro molto ridotto in larghezza.

Unità orbitali
grande gara

SV8

SV12

SV131

SV201

Forza di spinta (DaN)

1 200

1 900

3 000

5 000

Corso (mm)

150

150

125

125

Unità

Pneumatico

Idraulico

Adatto per prodotti che richiedono una corsa lunga per accedere al punto di rivettatura.

Unità radiali
standard del corso

GM8

GM12

GM14

GM24

Forza di spinta (DaN)

1 200

1 900

3 000

5 000

Corso (mm)

50

50

50

50

Unità

Pneumatico

Idraulico

Rivettatrici elettriche

Unitàelettrico. Fagilità dicollocamento. Posizionamento e corsa parametrizzabili numericamente.Velocità di lavoro e spostamento configurabilinumericamente. Scelta del programma pezzo tramite richiamo del programma.

Unità e6S, e12S, e14S

e6S

e12S

e14S

MODELLI DI RUOLO

e 6S

e 12S

e 14S

genere

Unità orbitali elettriche

Forza di spinta (DaN)

1000

2000

2500

Diametro rivetto (mm) Acciaio 500 N/mm2

⌀ 6 mm

⌀ 10 mm

⌀ 12 mm

Corso (mm)

100

120

passo della gara

1 µm

Precisione (mm)

20 micron

velocità di lavoro

Entrare 1 mm/s e 20 mm/s

Velocità di movimento rapida

100 mm/s

150 mm/s

Velocità del mandrino configurabile (giri/min)

Da 1000 a 1500

Automatizzare

SIEMENS

Opzioni generali

Sistema elettronico di controllo del tiraggio KISTLER
BO fermarsi
Portasalviette

Unità e6M, e12M, e14M ed e16M

e6M

e12M

e14M

e16M

MODELLI DI RUOLO

e 6M

e 12M

e 14M

e 16M

genere

Unità Radiali Elettriche

Forza di spinta (DaN)

1000

2000

2500

5000

Diametro rivetto (mm) Acciaio 500 N/mm2

⌀ 6 mm

⌀ 10 mm

⌀ 12 mm

⌀ 16 mm

Corso (mm)

100

120

160

passo della gara

1 µm

Precisione (mm)

20 micron

velocità di lavoro

Entrare 1 mm/s e 20 mm/s

Velocità di movimento rapida

100 mm/s

150 mm/s

Velocità del mandrino configurabile (giri/min)

Da 1000 a 1500

Automatizzare

SIEMENS

Opzioni generali

Sistema elettronico di controllo del tiraggio KISTLER
BO fermarsi
Portasalviette

Scheda prodotto

Rivettatrici elettriche

unità e6S

Tipo: Unità orbitali elettriche

Forza di spinta: 1000 DaN

Diametro rivetto (mm) Acciaio 500 N/mm2: ⌀ 6mm

Corso : 100 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 100 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.


unità e12S

Tipo: Unità orbitali elettriche

Forza di spinta: 2000 DaN

Diametro rivetto Acciaio 500 N/mm2: ⌀ 10mm

Corso : 100 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 100 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.

unità e14S

Tipo: Unità orbitali elettriche

Forza di spinta: 2500 DaN

Diametro rivetto Acciaio 500 N/mm2: ⌀ 12mm

Corso : 120 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 150 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.

unità e6M

Tipo: unità radiali elettriche

Forza di spinta: 1000 DaN

Diametro rivetto Acciaio 500 N/mm2: ⌀ 6mm

Corso : 100 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 100 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.

unità e12M

Tipo: unità radiali elettriche

Forza di spinta: 2000 DaN

Diametro rivetto Acciaio 500 N/mm2: ⌀ 10mm

Corso : 100 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 100 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.

unità e14M

Tipo: unità radiali elettriche

Forza di spinta: 2500 DaN

Diametro rivetto Acciaio 500 N/mm2: ⌀ 12mm

Corso : 120 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 150 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.

unità e16M

Tipo: unità radiali elettriche

Forza di spinta: 5000 DaN

Diametro rivetto Acciaio 500 N/mm2: ⌀ 16mm

Corso : 160 mm

Passo della corsa: 1 µm

Precisione: 20 µm

Velocità di lavoro: tra 1 mm/s e 20 mm/s

Velocità di traslazione rapida: 150 mm/s

Velocità di rotazione del mandrino configurabile: da 1000 a 1500 giri/min

Automi: SIEMENS

Descrizione: Unità elettriche. Facilità di regolazione. Posizionamento e corsa configurabili digitalmente. Velocità di lavoro e cilindrata configurabili digitalmente. Scelta del programma pezzo tramite richiamo del programma.

Opzioni generali: sistema elettronico di controllo del tiraggio KISTLER. Ferma BO e pinza.
